工作台尺寸

  • 分度盤及尾座兩中心線和底部導塊中心線之平行度
  • 咨询热线:15821593703
  • 产品详情


<

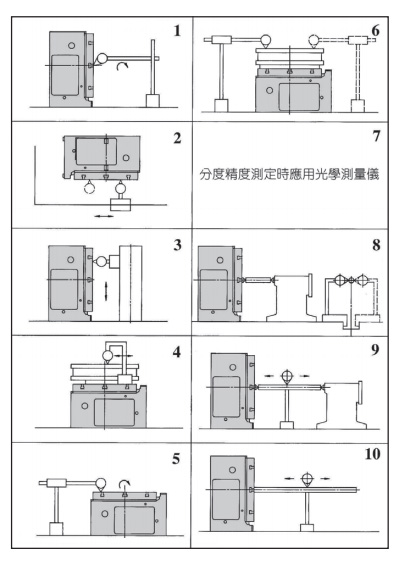

0.001°精度檢驗標準(JIS)

單位:mm

編號 檢驗項目 125/170/210 255/320 400
1 旋台主軸孔偏擺量 基準孔前部 0.01 0.01 0.01
2 旋台上部對旋台底部導塊之垂直度 垂直位置每300mm 0.02 0.02 0.02
3 旋台頂對旋台底之垂直度 垂直位置每300mm 0.01 0.01 0.01
4 旋台上面(頂)之垂直度 總長度 0.02 0.01 0.02
5 當旋轉時旋台頂之偏擺量    0.015 0.015 0.015
6 旋台頂部對旋台底部之平行 總長度 0.02 0.02 0.02
7 分度之精度 累積量 40" 20" 20" 15" 15"
8 分度盤及尾座兩中心線和底部導塊中心線之平行度 垂直位置每300mm 0.02 0.02 0.02
9 分度盤及尾座中心之高度量    0.02 0.02 0.02
10 旋台中心孔之偏擺量 旋台中心頂端時 0.01 0.01 0.01
    100mm位置時 0.01 0.01 0.01
<
型號 A(H7) B C(H7) D E F G H I J
VRNC-125 25 13 12 19 19 13 20 79 40 32
VRNC-170 35 35 12 19 19 17 25 80 40 37
VRNC-210 45 45 12 19 19 17 25 80 40 37
MRNC-255 40 33 12 19 19 17 25 80 40 37
MRNC-320 40 42 14 23 23 17 30 90 46 45
MRNC-400 40 42 14 23 23 17 30 90 46 45
MRNC-500 50 50 18 30 30 17 40 110 46 59
MRNC-63A 100 18 33 30 17 40 110 46 59
MINC-255 40 33 12 19 19 17 25 80 40 37
MINC-320 100 80 14 23 23 17 30 90 46 45
MINC-400 120 80 14 23 23 17 30 90 46 45
MINC-500A 120 120 18 33 30 17 40 110 46 59
BRNC-255 100 100 12 19 19 17 25 80 40 37
BRNC-320 100 100 14 23 23 17 30 90 46 45
BRNC-40A 180 180 14 23 23 17 30 90 46 45
TRNC-125 25 13 12 19 19 13 20 79 40 32
TRNC-170A/B 35 35 12 19 19 17 25 80 40 37
TRNC-210A/B 45 45 12 19 19 17 25 80 40 37
TRNC-255A 50 12 19 19
TRNC-321 100 100 14 23 23 17 30 90 46 45
TRNC-400 150 140 14 23 23
